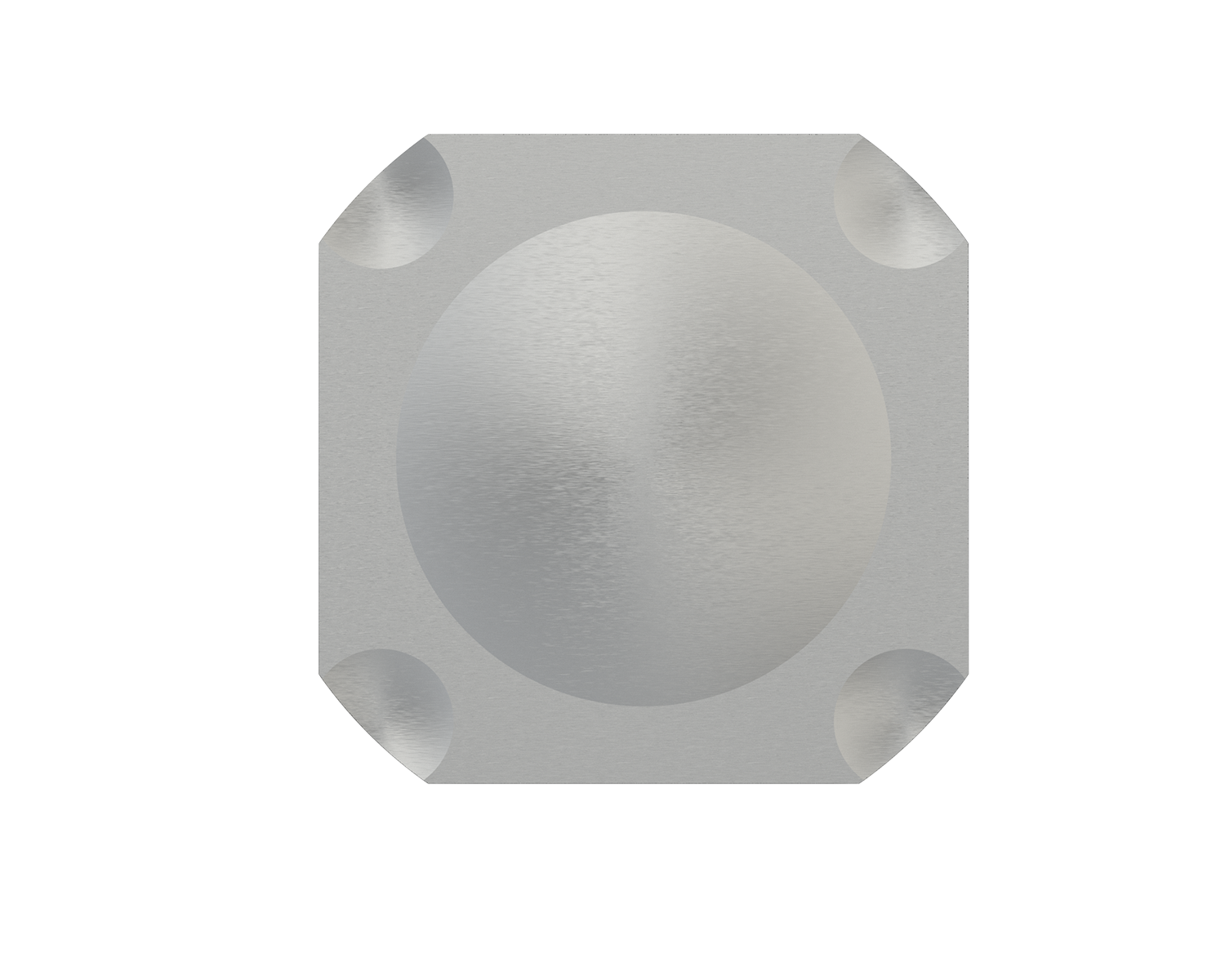

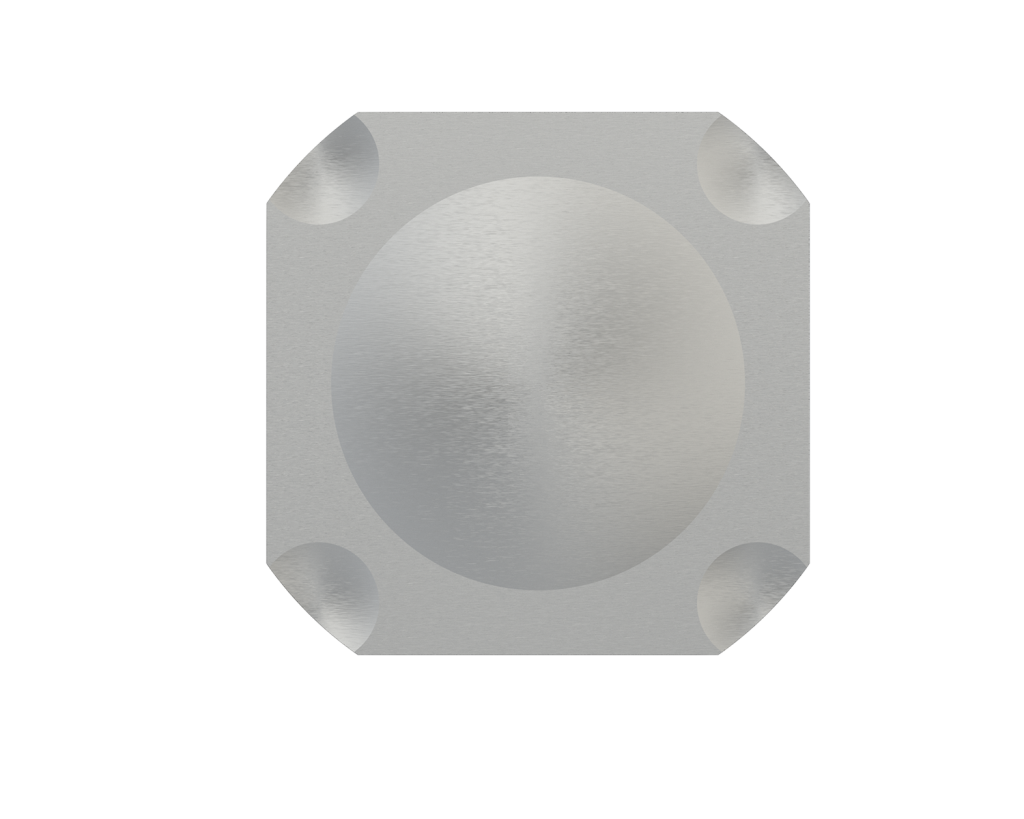

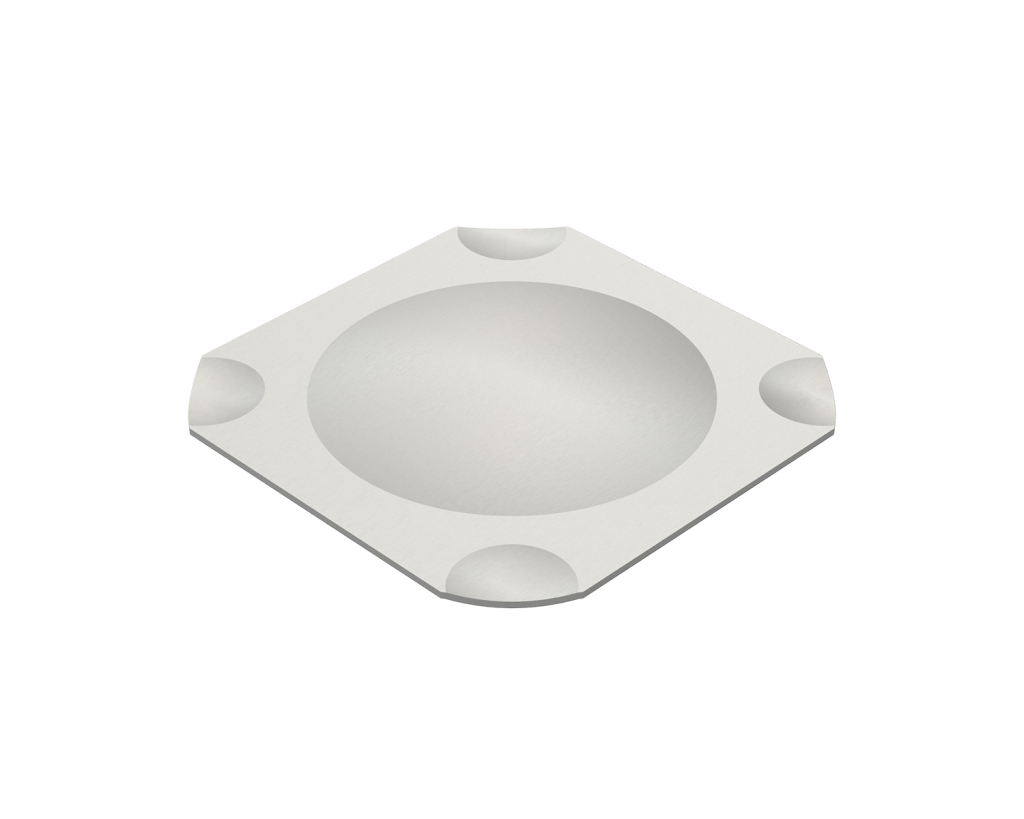

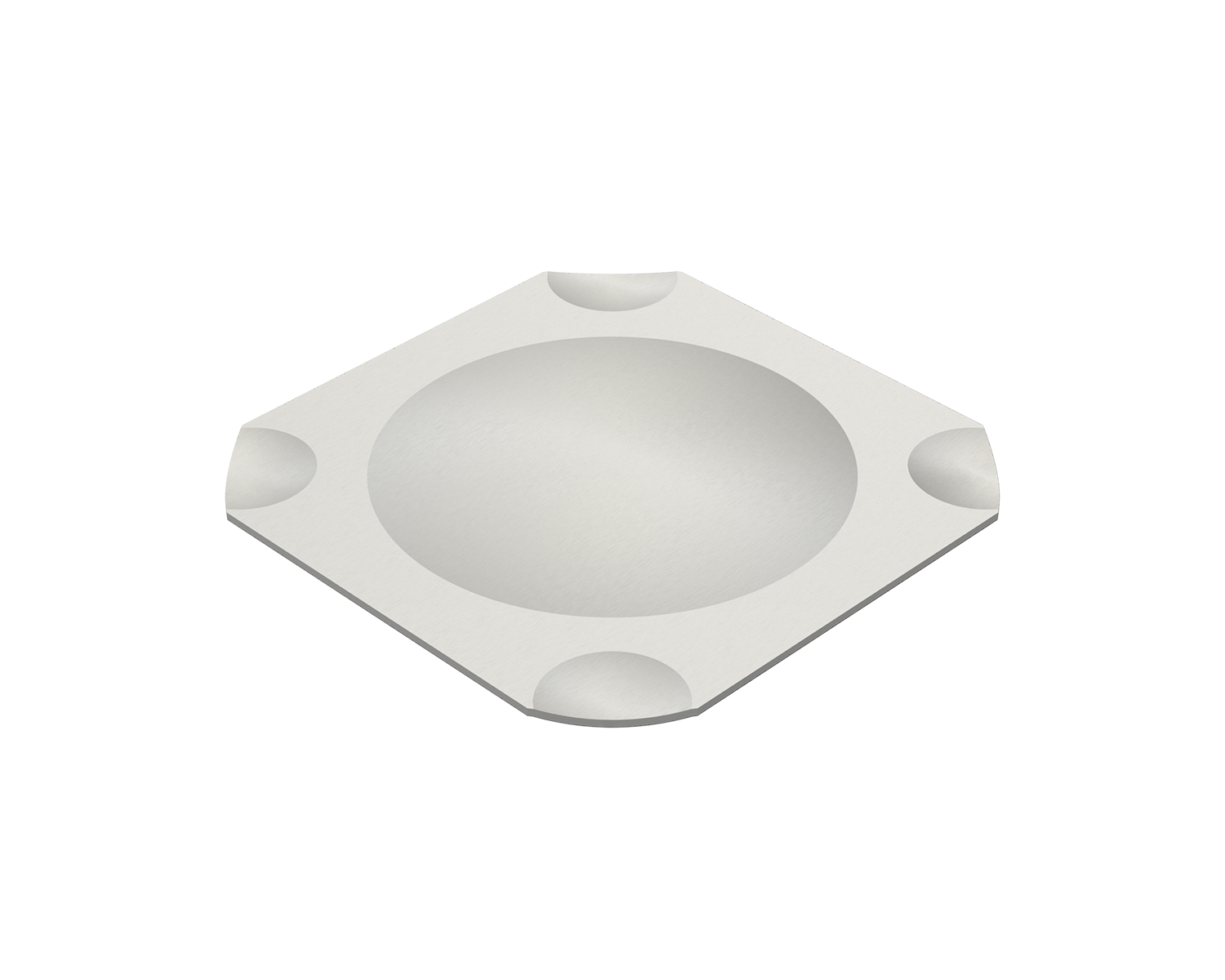

Die SQ-Serie ist die neueste Reihe von taktilen Schnappscheiben von Snaptron. Diese innovativen Schnappscheibenkontakte verfügen über eine neue Form, dank der sie widerstandsfähig und zuverlässig sind sowie ein hervorragendes taktiles Gefühl wahren. Schnappscheiben der SQ-Serie sind quadratisch und haben vier Füße in Kugelform. Sie sind auf Widerstandsfähigkeit und spezifikationsgemäß 10 Mio. Zyklen angelegt, das ist die höchste Lebensdauereinstufung in der Branche. Schnappscheiben der SQ-Serie werden in vielen verschiedenen Größen angeboten. Es können auch Spezial-Schnappscheiben mit höheren Auslösekräften hergestellt werden, die mit herkömmlichen Schnappscheibendesigns nicht möglich sind.
Die SQ04200N ist die kleinste Schnappscheibe der SQ-Serie und hat einen Durchmesser von nur 4 mm (quer) und eine von 3,3 mm an den Seiten. Dabei handelt es sich um die kleinste derzeit auf dem Markt verfügbare taktile Schnappscheibe. Trotz ihrer geringen Maße bietet sie eine Auslösekraft von 200 g, was für eine Schnappscheibe dieser Größe einmalig ist. Das ist besonders bei Anwendungen mit minimaler Leiterplattenfläche von Vorteil.
SQ-Schnappscheiben können in Großpackungen (lose in Behältern) oder als Teil einer Spezial-Peel-N-Place-Anordnung (auf Klebeband angebracht) bestellt werden. SQ-Schnappscheiben können auf einer Vielzahl von Schaltflächen montiert werden, beispielsweise auf ein- oder doppelseitigen Leiterplatten, flexiblen Schaltungen und Membranschalttafeln. SQ-Schnappscheiben werden standardmäßig vernickelt geliefert. Als Option ist auch eine Goldplattierung möglich. Alle Schnappscheiben der SQ-Serie werden im Fertigungswerk von Snaptron in Windsor, Colorado hergestellt. Schnappscheiben der SQ-Serie halten strikte Toleranzen und beständige Merkmalsanforderungen ein.
Wenden Sie sich an Snaptron, um Preisinformationen zu erhalten, zu bestellen oder Muster der SQ-Serie-Schnappscheiben anzufordern.

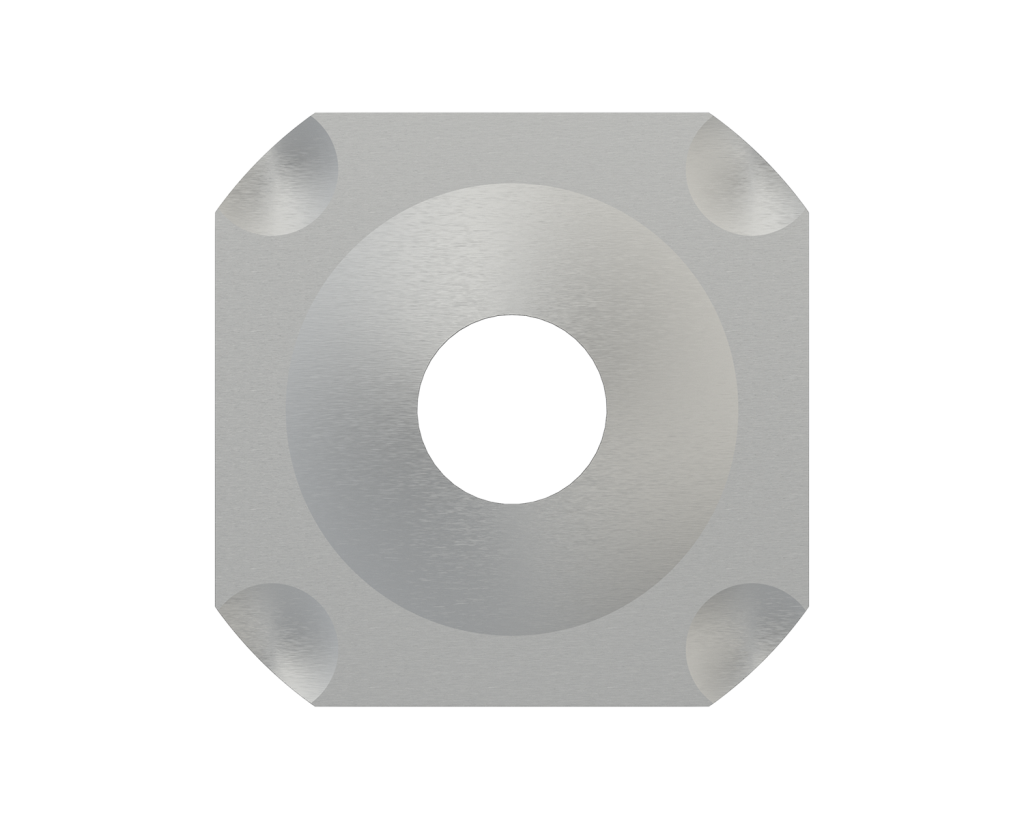

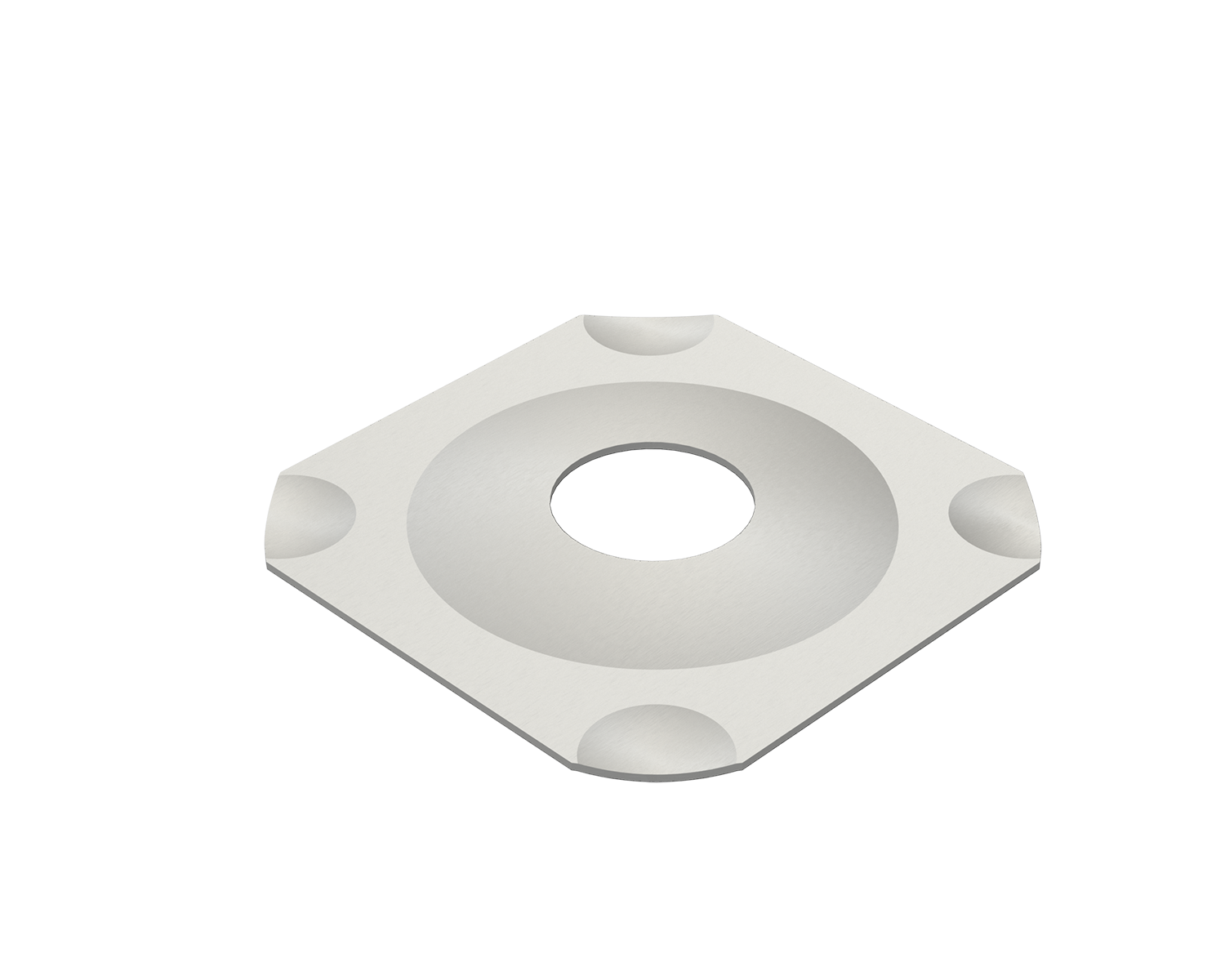

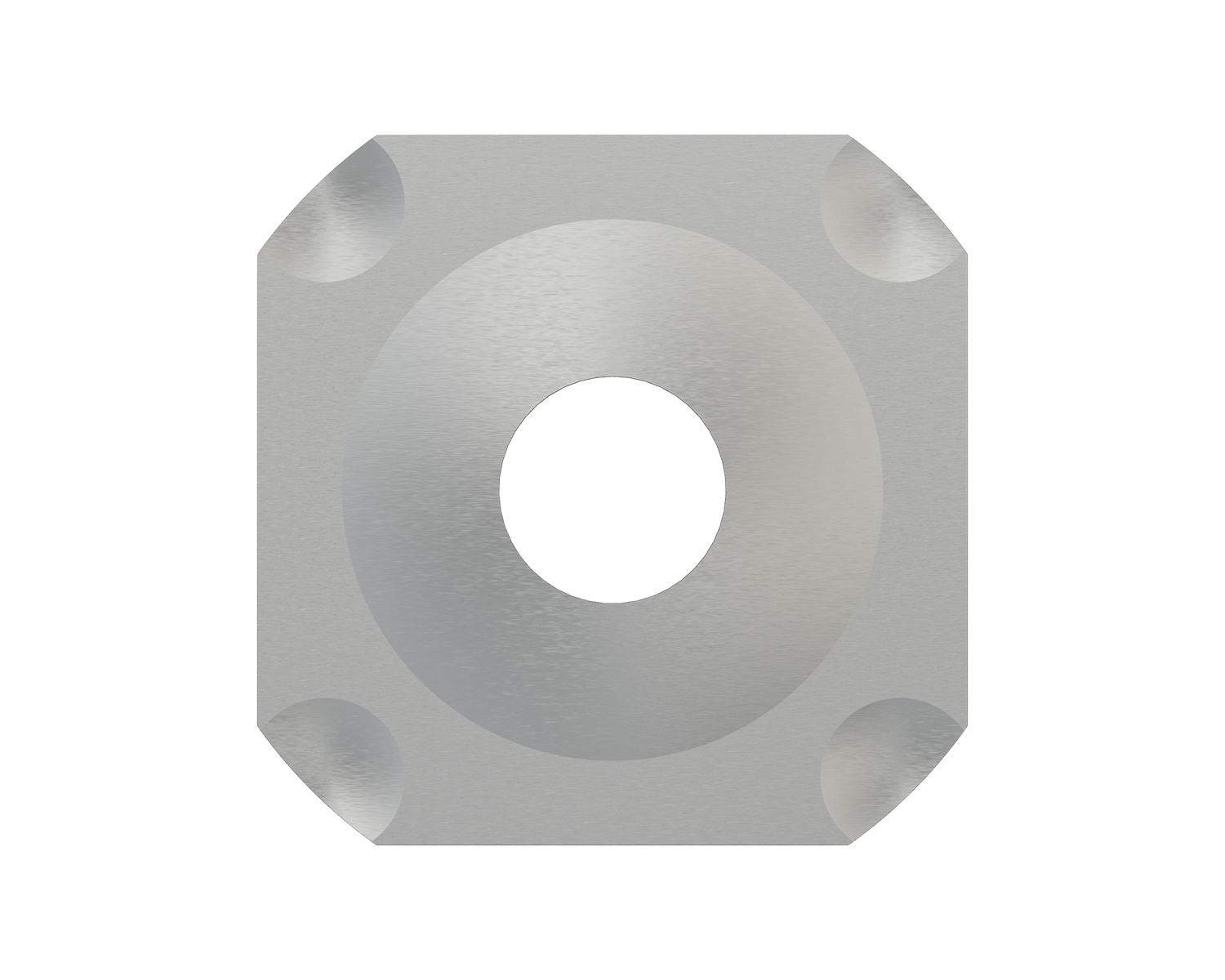

Snaptron kann bei Schnappscheiben der SQ-Serie zwei oder mehr mittlere Vertiefungen oder ein Loch in der Mitte (für LED-Hintergrundbeleuchtung) hinzufügen.Kontaktieren Sie uns, um weitere Informationen zu erhalten.
Leiterplatten-Unterlagen
Teilenummern
| Teilenummer | Durchmesser | Höhe | Auslösekraft | Vertiefung | Lebenszyklen | Spezifikationen | Muster anfordern |
|---|---|---|---|---|---|---|---|
| SQ04200N | 0,156 in. (4,00 mm) | 0,010 in. (0,25 mm) | 200 g | Nein | Bis zu 10.000.000 | Spezifikationen | Zu Liste hinzufügen |
| SQ06400N | 0,234 in. (5,94 mm) | 0,016 in. (0,41 mm) | 400 g | Nein | Bis zu 10.000.000 | Spezifikationen | Zu Liste hinzufügen |
| SQ07550N | 0,276 in. (7,01 mm) | 0,018 in. (0,46 mm) | 550 g | Nein | Bis zu 10.000.000 | Spezifikationen | Zu Liste hinzufügen |
| SQ08600N | 0,335 in. (8,50 mm) | 0,021 in. (0,53 mm) | 600 g | Nein | Bis zu 10.000.000 | Spezifikationen | Zu Liste hinzufügen |
| SQ101000N | 10,0 mm (0,394 in.) | 0,61 mm (0,024 in.) | 1000 g | Nein | Bis zu 10.000.000 | Spezifikationen | Zu Liste hinzufügen |
| SQ10360N | 10,00 mm (0,394 in.) | 0,46 mm (0,018 in.) | 360 g | Nein | Bis zu 10.000.000 | Spezifikationen | Zu Liste hinzufügen |
| SQ121200N | 0,474 in. (12,04 mm) | 0,025 in. (0,64 mm) | 1200 g | Nein | Bis zu 10.000.000 | Spezifikationen | Zu Liste hinzufügen |
| SQ12360N | 0,473 in. (12,01 mm) | 0,020 in. (0,51 mm) | 360 g | Nein | Bis zu 10.000.000 | Spezifikationen | Zu Liste hinzufügen |
| SQ12900N | 0,474 in. (12,04 mm) | 0,024 in. (0,61 mm) | 900 g | Nein | Bis zu 10.000.000 | Spezifikationen | Zu Liste hinzufügen |
| SQBL10300N | 10.0mm (0.390") | 0.48mm (0.019") | 300g +/-30g | Nein | Bis zu 5,000,000 | Spezifikationen | Zu Liste hinzufügen |
